Нефтегазовая отрасль

Цепи высокой прочности и точности для нефтегазовой промышленности

Компания «Акмаш-Холдинг» предлагает линейку цепей для нефтепромыслового оборудования, включающую четыре серии:

Цепи НП, ТП ГОСТ 21834-87— соответствует государственным стандартам, ЕАС
Серия ANSI — цепи повышенной точности и надежности по ANSI;
Серии S и API Spec 7F— цепи по стандарту API Spec 7F.

Серия цепей	Материалы	Применяемость	Гарантия

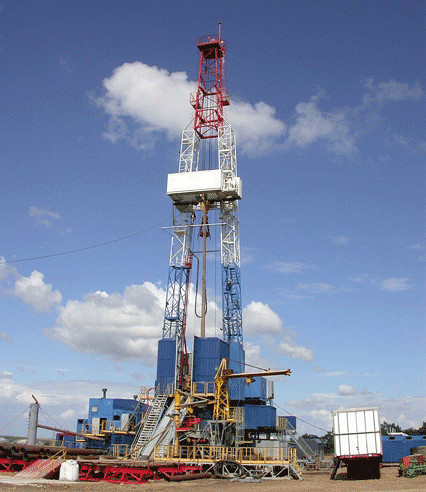

Цепи НП, ТП ГОСТ 21834-87	Легированные и конструкционные стали	Отечественное буровое оборудование. Средненагруженные приводы. Пример: МБУ 3200/200 (Уралмаш), Уралмаш 5000ДГУ, МБС Идель-140 (Идель Нефтемаш).	12 месяцев
Цепи повышенной надежности и точности по стандарту ANSI	Легированные стали (85%)	Российское и зарубежное буровое оборудование (КНР). Пример: МБУ 3200/200 (Уралмаш), Уралмаш 5000ДГУ, ZJ‑40 (Shenyu Group), Jereh ZJ30.	18 месяцев, наработка не менее 5000 моточасов
Цепи серии S (API) Цепи API Spec 7F (API+)	Легированные стали (100%)	Зарубежное буровое оборудование (КНР, США, Европа). Высоконагруженные, ответственные узлы. Пример: ZJ‑50 (Shenyu Group), Jereh ZJ40, CARDWELL KB-210, HR-5000 (Bentec).	24 месяца, наработка не менее 10000 моточасов

Основные различия между цепями по API SPEC 7F (американский нефтегазовый стандарт) и ГОСТ 21834 87 (советский/российский стандарт) заключаются в технических требованиях, материалах и методах контроля. Набор этих опций определяет область применения цепей.

Сравнительная таблица стандартов

Критерий оценки	ГОСТ 21834-87 (Цепи НП, ТП)	ANSI (цепи повышенной надежности и точности)	API SPEC 7F (серии S и API Spec 7F)
Область применения и отраслевая специфика	Распространяется на роликовые цепи повышенной точности и прочности для промышленного оборудования, включая нефтедобычу, горнодобычу, транспорт. Акцент на универсальность и длительный ресурс при средних/высоких нагрузках.	Американский международный стандарт. Цепи ANSI используются в различных отраслях, включая нефтедобывающую промышленность.	Разработан Американским институтом нефти (API) для нефтегазового оборудования, в т. ч. для приводных и тяговых цепей буровых установок, насосов, подъёмных механизмов. Ориентирован на экстремальные нагрузки, работу в агрессивных средах.
Материалы и термообработка	Допускает углеродистые и легированные стали. Требования к термообработке менее детализированы; акцент на общий запас прочности.	Легированные стали. Обязательны: - закалка пластин; - закалка и отпуск валиков и втулок; - поверхностное упрочнение (цементация).	Требует применения высоколегированных сталей с гарантированными механическими свойствами. Обязательны: - специальная термообработка для получения максимальной износостойкойсти: поверхностная закалка валиков и втулок закалка пластин - калибровка отверстий в пластинах для увеличения усилий выпрессовки.
Разрушающая нагрузка	Указана минимальная разрушающая нагрузка в соответствии с ГОСТ.	Указана минимальная разрушающая нагрузка по ANSI.	Строго нормирована, выше на 30% чем по стандартам ГОСТ и ANSI.
Методы испытаний и контроль качества	- испытания на разрыв; - проверка вращающих моментов валика и втулки - проверка длины отрезка Результаты документируются для каждой партии.	- испытания на разрыв; - проверка твёрдости валиков и втулок; - проверка вращающих моментов валика и втулки - проверка длины отрезка Результаты документируются для каждой партии.	- испытания на разрыв; - проверка твёрдости валиков и втулок; - проверка вращающих моментов валика и втулки; - проверка длины отрезка; - испытания образца из партии на растяжение до разрушения; - контроль размеров лазерными измерителями; - тестирование на усталостность (циклические нагрузки). Результаты документируются для каждой партии.
Маркировка и документация	Маркировка включает: - условное обозначение цепи; - товарный знак завода; - год выпуска. Документация менее детализирована.	Маркировка включает: - условное обозначение цепи; - товарный знак завода; - год выпуска. Обязательны сертификаты соответствия.	Маркировка включает: - обозначение стандарта (API 7F); - типоразмер; - товарный знак завода; - год выпуска. Обязательны сертификаты соответствия и протоколы испытаний.
Совместимость	Совместимы с цепями стандарта API SPEC 7F, ANSI.	Совместимы с цепями стандарта API SPEC 7F, ГОСТ 21834-87.	Совместимы с цепями стандарта ГОСТ 21834-87, ANSI.

Стандарт API SPEC 7F — это максимальная надёжность, с жёсткими требованиями к материалам, испытаниям и документации.

Стандарт ANSI — это оптимизация и специализация. Глобальный стандарт, ориентированный на эффективность, точность и максимальный ресурс в заданных условиях.

ГОСТ 21834-87 обеспечивает универсальность и достаточную прочность для широкого круга промышленных задач, но менее строг в деталях.

Для оборудования, работающего в тяжелых условиях (буровые установки, насосы высокого давления) предпочтительны цепи по стандарту API SPEC 7F либо ANSI. В остальных случаях возможен выбор ГОСТ 21834-87.

Почему стоит выбирать цепи по стандарту API Spec 7F?

1) Долговечность и снижение затрат на обслуживание за счёт увеличенного ресурса.

2) Расширенная гарантия:
- цепи серии S (API) - 18 месяцев, наработка не менее 7000 моточасов;
- цепи API Spec 7 (API+) - 24 месяца, наработка не менее 10000 моточасов.

Заключение

Цепи повышенной точности и прочности удовлетворяют критически важные потребности в различных сегментах рынка цепей для нефтегазовой отрасли. При выборе цепи нужно ориентироваться на стандарт, условия эксплуатации и требуемый ресурс. Мы поможем найти идеальное решение: обращайтесь к нашим специалистам для подбора цепи под ваши задачи.
