Каретки для цепей тяговых разборных

Скрыть фильтры

Компания «Акмаш-Холдинг» производит и реализует различные виды кареток и комплектующих для конвейеров верхнего транспорта типа ПНЦ, ПТЦ, ГН. Каретки работают в паре с тяговыми разборными цепями Р2-100-220, СР2-100-220, Р2-160-400 и предназначены для крепления груза и перемещения его по подвесным путям, также их применяют для поддержания цепи от провисания (холостые каретки) на участке между подвесками с грузом.

Преимуществом нашей компании является комплексное решение задач Заказчиков:

  • Мы являемся непосредственным изготовителем цепей для данных кареток;
  • Проектируем и изготавливаем каретки с учётом индивидуальных пожеланий Заказчиков, параметров трасс, характера грузов и т.д.;
  • Применяем различные виды материалов, вносим конструктивные особенности для увеличения эксплуатационного ресурса кареток (подбираем оптимальные подшипники с учетом нагрузок и температурных режимов, смазочные каналы, подвесные части и т.д.).

 Существуют следующие разновидности кареток:

«Н» — рабочая нормальная каретка (используется для подвески перемещаемого груза и поддержки тяговой цепи);
«Т» — каретка рабочая траверсная (используется для подвески и разворота на каретке перемещаемого груза, поддержки тяговой цепи, а также сборки кареток спаренного типа);
«СТ» — каретка спаренная траверсная (используется для перемещения тяжелых грузов и поддержки тяговой цепи);
«Х» — каретка холостая (используется исключительно для поддержки тяговой цепи).

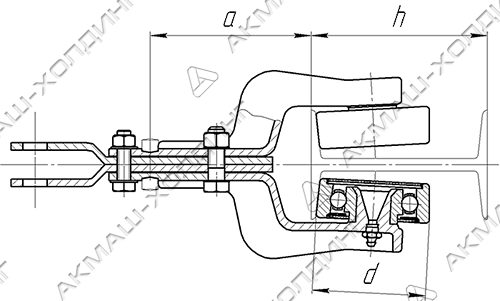

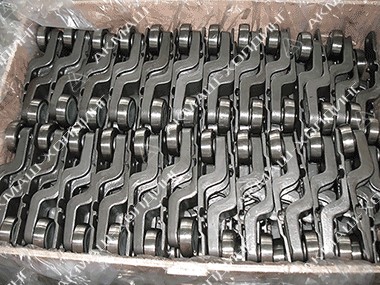

фывффф.jpg   karetka.png

Тип конвейера Обозначение Параметры (мм)
    d h a
ГН-80 Н6-254-72 65 100 75
ЦПК-80 Н6-307-79 65 100 75
ПНЦ-80 И5315.352.4 65 80 75
ПТЦ-80 И5315.351-4 65 80 75
ГН-100Р Н6-254-78 83 140 105
ЦПК-100 Н6 307-79 83 140 105
КТ-100 06.170.00.00.00. 83 101,6 81
ПНЦ-100 6315351 83 101,6 81
ПТЦ-100 06.17.03.00.00.00 83 101,6 81
ГН-160 Н6-254-72 125 160 125
ПНЦ-160 6316.351…5 125 160 102
КТ-160 05 17.01(23)00.00.00 83 101,6 87
ПТЦ-160 05 170…00.00.00 83 101,6 87
