Цепи серии B по ISO 606
Цепи серии B по ISO 606
Цепи серии B (ISO 606) представлены тремя сериями качества:
- EFFECT — ресурс в 1,8 раза выше стандартной цепи
- PRO — ресурс в 2,5 раза выше стандартной цепи
- ULTRA — ресурс в 4 раза выше стандартной цепи
Каталог цепей серии B по ISO 606
Выберите рядность и технические параметры.
Есть фото, чертёж или спецификация? Отправить на подбор →
- Общий каталог промышленных цепей
- Цепи приводные
- Цепи приводные роликовые типа ПР
- Цепи по ANSI B29.1M
- Цепи тяжелой серии по ANSI B29.1M
- Цепи приводные роликовые по ISO 606 (серии A и B)
- Цепи ПВ (приводные втулочные)
- Цепи приводные роликовые повышенной прочности и точности
- Цепи ПРИ (приводные роликовые с изогнутыми пластинами)
- Цепи приводные специальные
- Приводные цепи для лесной промышленности
- Цепи с зубчиками
- Синхронизационные цепи
- Цепи для производства мороженого
- Цепи приводные роликовые с уплотнительными кольцами О-ринг, X-ринг
- Цепи приводные специальные антинаклонные
- Цепи приводные специальные наклонные
- Цепи приводные специальные плавного движения с изгибом
- Цепи приводные специальные сцепления
- Цепи роликово-катковые специальные
- Цепи с пластиковыми специальными элементами
- Цепи с полым валиком
- Цепи с удлиненным валиком
- Цепи с эластомером
- Цепи со специальным контуром пластин
- Цепи приводные роликовые ПРД и ТРД
- Цепи ПРД
- Цепи по ANSI B29.3M
- Цепи по ISO 1275
- Цепи для импортной техники
- Цепи для кукурузных жаток и жаток для подсолнечника
- Цепи для транспортеров и элеваторов ГОСТ 4267-78 (ТРД)
- Цепи для транспортеров и элеваторов по ANSI B29.3M
- Цепи для транспортеров и элеваторов по ISO 1275
- Цепи усиленные для транспортеров и элеваторов по стандарту предприятия (ТРД)
- Цепи для кукурузных жаток
- Цепи приводные из нержавеющей стали
- Приводные цепи для авто, мото и вело техники
- Цепи тяговые пластинчатые
- Цепи типа М
- Цепи типа А SMS 1698
- Конвейерные цепи типа 81X
- Цепи типа FV по DIN 8165
- Цепи типа WH
- Цепи и транспртеры для КДМ
- Специальные цепи на базе тяговых пластинчатых
- Цепи для путевой железнодорожной техники
- Цепи для мусоросортировочных комплексов
- Цепи для приемо-сортировочных пунктов
- Цепи для сахарной промышленности
- Цепи для хлебопекарной промышленности
- Транспортеры на базе тяговых цепей
- Цепи перемещения рулонов
- Конвейерные по стандарту предприятия
- Цепи типа MT ISO 1977
- Повышенной гибкости по стандарту предприятия
- Цепь дефибрера
- Цепи для поэтажных эскалаторов
- Цепи для скребковых транспортеров (ТСЦ, УТФ)
- Цепи по стандарту предприятия с высокими пластинами
- Цепи по стандарту предприятия с гладкими катками
- Цепи по стандарту предприятия с полым валиком
- Цепи по стандарту предприятия со специальными элементами
- Цепи типа WD
- Цепи для торфопредприятий
- Цепи со смещенным центром
- Цепи тяговые разборные ГОСТ 589-85 (Р)
- Цепи тяговые вильчатые ГОСТ 12996-90 (Р)
- Вильчатые цепи серий WR, XR, XMS, XM
- Специальные цепи на базе тяговых вильчатых
- Цепи тяговые вильчатые ГОСТ 12996-90 разборные, с фиксацией пальца проволочным шплинтом (Р1)
- Цепи тяговые вильчатые ГОСТ 12996-90 разборные, с фиксацией пальца сжимной стопорной шайбой (Р2)
- Цепи тяговые вильчатые ГОСТ 12996-90 разборные, с фиксацией пальца штифтом-шпонкой (Р3)
- Цепи грузовые пластинчатые
- Цепи грузовые пластинчатые с закрытыми валиками
- Круглозвенные цепи
- Цепи транспортерные пластинчатые для стеклянной тары по ГОСТ 27272-87
- Звездочки
- Шнеки
- Цепи противоскольжения (ЦПД)
- Комплектующие к цепям
- Каретки для цепей тяговых разборных
- Сопутствующая продукция (шкивы, зубчатые колеса, валы)
- Цепи и транспортеры для импортной техники

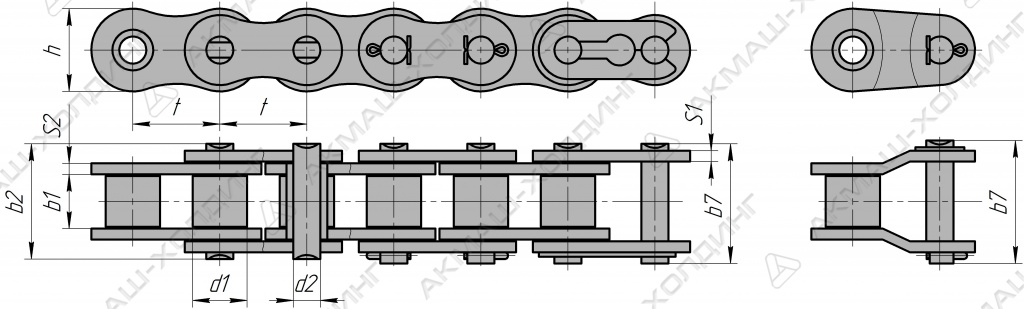

| наименования | d1, мм |
d2, мм |
b1, мм |
t, мм |
b7, мм |
h, мм |
S2/S1, мм |
Q, kH |
A, мм |
Цена с ндс, руб |
? |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 05B-1 | 5 | 2.31 | 3 | 8 | 11.7 | 7.11 | 0,8 | 4.4 | - | Товар под заказ | купить |
| 06B-1 | 6.35 | 3.28 | 5.72 | 9.525 | 16.8 | 8.26 | 1,3 | 8.9 | - | Товар под заказ | купить |
| 08B-1 | 8.51 | 4.45 | 7.75 | 12.7 | 20.9 | 11.81 | 1,6 | 17.8 | - | Товар под заказ | купить |
| 10B-1 | 10.16 | 5.08 | 9.65 | 15.875 | 23.7 | 14.73 | 1,7 | 22.2 | - | Товар под заказ | купить |
| 12B-1 | 12.07 | 5.72 | 11.68 | 19.05 | 24.2 | 16.13 | 1,85 | 28.9 | - | Товар под заказ | купить |
| 16B-1 | 15.88 | 8.28 | 17.02 | 25.4 | 41.5 | 21.08 | 4,15/3,1 | 60 | - | Товар под заказ | купить |
| 20B-1 | 19.05 | 10.19 | 19.56 | 31.75 | 49.3 | 26.42 | 4,5/3,5 | 95 | - | Товар под заказ | купить |
| 24B-1 | 25.4 | 14.63 | 25.4 | 38.1 | 60 | 33.4 | 6/4,8 | 160 | - | Товар под заказ | купить |
| 28B-1 | 27.94 | 15.9 | 30.99 | 44.45 | 72.5 | 37.06 | 7,5/6 | 200 | - | Товар под заказ | купить |
| 32B-1 | 29.21 | 17.81 | 30.99 | 50.8 | 75.3 | 42.29 | 7/6 | 250 | - | Товар под заказ | купить |
| 40B-1 | 39.37 | 22.89 | 38.1 | 63.5 | 92.7 | 52.96 | 8,5/8 | 355 | - | Товар под заказ | купить |
| 48B-1 | 48.26 | 29.24 | 45.72 | 76.2 | 109.6 | 63.88 | 12/10 | 560 | - | Товар под заказ | купить |
| 56B-1 | 53.98 | 34.32 | 53.34 | 88.9 | 126.3 | 77.85 | 13,5/12 | 850 | - | Товар под заказ | купить |
| 64B-1 | 63.5 | 39.4 | 60.96 | 101.6 | 143.9 | 90.17 | 15/13 | 1120 | - | Товар под заказ | купить |
| 72B-1 | 72.39 | 44.48 | 68.58 | 114.3 | 161.7 | 103.63 | 17/15 | 1400 | - | Товар под заказ | купить |
Выберите исполнение под условия работы
Доступность исполнения для выбранной маркировки уточняйте при запросе.
Подбор цепи или аналога
Отправьте то, что известно: маркировку, параметры, фото, чертёж, спецификацию или модель оборудования.
Отправить данные на подбор
Отправляя форму, вы соглашаетесь с политикой конфиденциальности.
Что произойдёт после отправки
Специалист проверит данные и подготовит коммерческое предложение с ценой и сроками. При необходимости уточнит параметры оборудования и условия работы.
- Можно начать только с маркировки или фото
- Не обещаем автоматическую взаимозаменяемость
- Параметры уточняются до подготовки КП
Как запросить цепь
Выберите позицию
В каталоге или по маркировке.
Укажите параметры
Размеры, количество и оборудование.
Приложите файл
Фото, чертёж или спецификацию.
Запросите КП
Уточните цену и срок поставки.
Производство, контроль качества и документы
Производство
Подробнее о производстве →Сертификаты
Смотреть сертификаты →Документы на продукцию
Смотреть документы →Частые вопросы
Описание категории «Цепи серии B по ISO 606»
Цепи серии B (ISO 606) представлены тремя сериями качества:
- EFFECT — премиальное качество, прочность в 1,8 раза выше обычных цепей;
- PRO — премиальное качество, прочность в 2,5 раза выше обычных цепей;
- ULTRA — премиальное качество, прочность в 4 раза выше обычных цепей.
Серии различаются по сроку службы и стоимости владения, подбираются под задачи заказчика.
Какая гарантия действует на цепи «Акмаш-Холдинг»?
При выборе промышленной цепи важно учитывать не только её характеристики и условия эксплуатации, но и гарантийные обязательства производителя. В «Акмаш-Холдинг» срок гарантии зависит от линейки продукции и условий её производства.
- Стандартные цепи выпускаются по ГОСТ, DIN, ISO и ANSI. На них действует стандартная гарантия, предусмотренная соответствующими стандартами, — как правило, 12 месяцев с момента ввода в эксплуатацию.
- Усиленные и высокоресурсные цепи производятся по собственным техническим условиям (ТУ) предприятия. Для этих линеек действует расширенная официальная гарантия — от 12 до 24 месяцев в зависимости от группы цепей.
Как убедиться в подлинности цепи?
Обращайте внимание на фирменное клеймо на звеньях. Это один из главных признаков подлинности продукции «Акмаш-Холдинг» и способ защиты от контрафакта.
При выборе цепи уточните, к какой линейке она относится, какой срок гарантии на неё распространяется и какие условия необходимо соблюдать для её действия.
Что нужно прислать менеджеру Акмаш-Холдинг, чтобы цепь подобрали быстрее?
Чем больше информации о цепи и оборудовании получает специалист, тем быстрее он сможет подобрать подходящее решение. В большинстве случаев достаточно нескольких исходных данных, чтобы значительно сократить время подбора.
Для подбора желательно направить:
- маркировку цепи (если она сохранилась);
- информацию о том, какая цепь была установлена ранее и устраивал ли вас её ресурс;
- модель оборудования;
- фото или видео цепи (общий вид, наружная пластина, вид сверху);
- чертёж, если он есть.
Если цепь нестандартная, маркировка отсутствует или чертёж не сохранился, потребуется эскиз с основными размерами:
- шаг цепи;
- диаметр втулки;
- диаметр ролика;
- высота пластины;
- размеры скребков и других специальных элементов.
Но вам не нужно самостоятельно снимать все размеры и готовить эскиз, вы можете направить заявку нам и менеджер с вами обязательно свяжется для быстрого подбора цепи.
Какие документы получает клиент вместе с цепью?
При поставке промышленной цепи важны не только характеристики самого изделия. Для приёмки продукции и дальнейшей работы предприятию могут потребоваться сопроводительные документы.
- Бухгалтерские документы
При поставке оформляем бухгалтерские документы — УПД.
- Карта качества-сертификат
Карту качества-сертификат предоставляем по запросу клиента.
Если документ необходим для вашего предприятия, лучше сообщить об этом при оформлении заказа.
- Паспорт цепи
При необходимости Акмаш-Холдинг может подготовить паспорт цепи.
При крупных отгрузках пакет необходимых документов вкладывается вместе с продукцией.
Почему цена цепи может быть выше аналогов?
При выборе цепи многие в первую очередь сравнивают цену, но одинаковые размеры и соответствие одному стандарту ещё не означают одинаковый ресурс.
Стоимость цепи зависит от технологии производства.
На цену влияют:
- качество используемых материалов;
- термообработка деталей;
- шлифовка рабочих поверхностей;
- операции по упрочнению;
- точность сборки.
Каждая дополнительная технологическая операция увеличивает себестоимость изделия, но одновременно повышает его ресурс и надежность.
Сегодня на рынке представлены цепи разных ценовых категорий. Производители бюджетной продукции нередко стремятся снизить стоимость за счёт сокращения отдельных технологических операций.
Формально такие цепи могут соответствовать требованиям стандарта, однако их ресурс может отличаться, поэтому при выборе важно оценивать не только стоимость покупки, но и срок службы цепи, надежность работы оборудования и затраты на последующую замену.
Иногда цепь с более высокой первоначальной стоимостью оказывается более выгодным решением в эксплуатации.
Когда достаточно стандартной цепи, а когда нужна высокоресурсная?
Не всегда есть смысл выбирать цепь с максимальным ресурсом. Всё зависит от условий работы оборудования и затрат на его обслуживание.
- NORMAL — стандартные цепи
Подходят для промышленного оборудования и конвейеров, которые работают в штатном режиме: без экстремальных перегрузок, на скоростях согласно ГОСТ и при регулярной смазке.
- EFFECT, PRO, ULTRA — высокоресурсные цепи
Их выбирают для более тяжёлых условий: высокой запылённости, абразива, повышенной скорости, работы на пределе прочности или без смазки. Также они актуальны, если ремонт привода сложный и трудоёмкий.
Разница между сериями — в том числе в увеличении ресурса:
- EFFECT — в 1,8 раза;
- PRO — в 2,5 раза;
- ULTRA — в 4 раза.
Если оборудование работает в штатных условиях и важна экономия на расходниках, можно выбрать стандартную серию NORMAL.
Если условия тяжёлые, а частые ремонты и остановки оборудования обходятся дорого, стоит рассмотреть высокоресурсные серии EFFECT, PRO или ULTRA.
