Цепи тяговые разборные (СР) ТУ 7324-005-98474340-2008

Скрыть фильтры
Нажмите, чтобы увеличить

Товар под заказ

Связаться с менеджером

Цепи разборные производства "Акмаш-Холдинг", имеющие исполнение "С", полностью взаимозаменяемы со стандартными цепями соответствующих типоразмеров, однако имеют следующие преимущества:

  • все элементы цепи изготавливаются из материала Сталь 40Х, которая позволяет применять щадящие режимы при термообработке их на высокую твердость, снижая количество дефектов;
  • все цепи исполнения с индексом "С" изготавливаются в пространственном исполнении. Т.е. такие цепи допускают работу в конвейерах, имеющих на трассе спуски и подъемы до 30°.

Они разрабатывались специально для верхнего транспорта автомобильных заводов, таких как АвтоВАЗ, ЗАЗ, УАЗ и др.

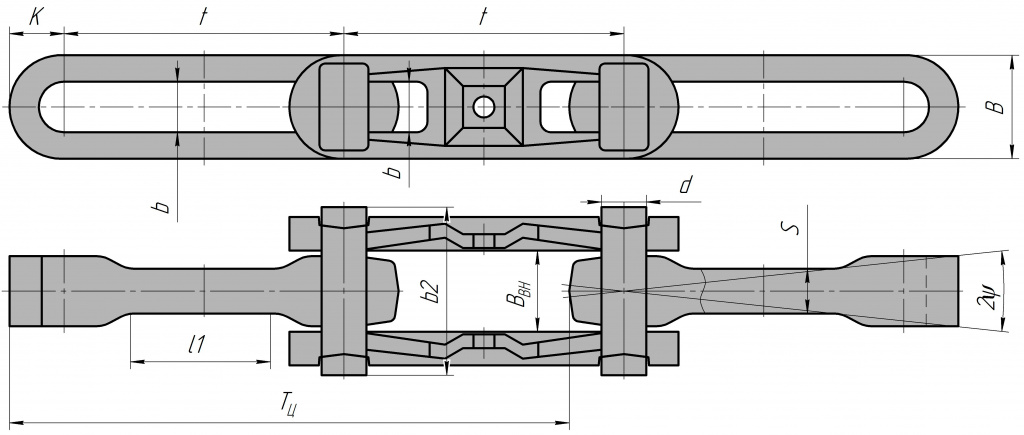

Наименование параметров и размеров Нормы
    Шаг звена расчетный t мм    80 100
    Шаг зацепления номинальный Тц мм 160  200
    Предельные отклонения ΔТц мм ±2,5
    Ширина звена В max мм 42    37
    Расстояние между наружными звеньями Ввн min мм 32    27
    Длина валика b2 max мм 73    60
Нагрузка
     Пробная Qn min кН    174    132
     Разрушающая Qp min кН 290    220
Удлинение общее
     При пробной нагрузке δn max % 1,8
     При разрыве δp min % 4,5
     Масса 1 м цепи q max кг/м    8,7    5,2
     Удельная масса max кг/кН    0,03    0,02
     Диаметр валика номинальный d    мм  18    16
     Ширина звена внутренняя b min мм  19    17
     Толщина внутреннего звена в ср. части S max мм  20 18
     Высота головки К max мм  21    21
     Длина впадины внутреннего звена l1 min мм  50    65
     Угол поворота звеньев в плоскости ψ min  град    13    15
