Товар под заказ

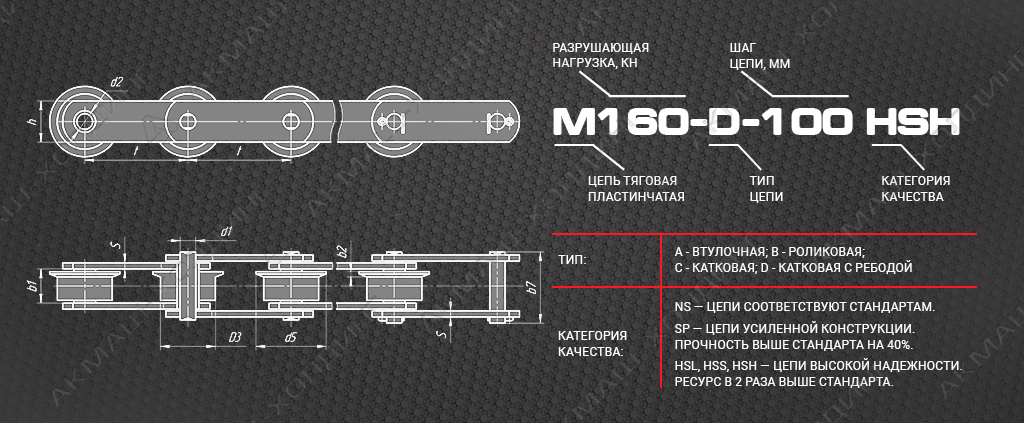

Цепи тяговые пластинчатые катковые с ребордами на катках с подшипниками скольжения
(тип D)
(тип D)
|
Обозначение цепи |
Разрушающая нагрузка |
Шаг * |
Ширина между внутренними пластинами |
Диаметр втулки |
Диаметр катка |
Ширина пластин |
|
| Q min | t | b1 |
d1 |
D3 | h max | ||
| кН/кгс | мм | мм |
мм |
мм | мм | ||
| M20 |
20/2000 |
50-160 |
15,0 | 9,0 | 25,0 | 19,0 | |
| M28 |
28/2800 |
63-200 |
17,0 | 10,0 | 30,0 | 21,0 | |
| M40 |
40/4000 |
63/250 |
19,0 | 12,5 | 36,0 | 26,0 | |
| M56 | 56/5600 |
80-250 |
23,0 | 15,0 | 42,0 | 31,0 | |
| M80 |
80/8000 |
80-315 |
27,0 | 18,0 | 50,0 | 36,0 | |
| M112 |
112/11200 |
100-400 |
31,0 | 21,0 | 60,0 | 41,0 | |
| M160 |
160/16000 |
125-500 |
36,0 | 25,0 | 70,0 | 51,0 | |
| M224 |
224/22400 |
160-630 |
42,0 | 30,0 | 85,0 | 62,0 | |
| M315 | 315/31500 |
200-630 |
47,0 | 36,0 | 100,0 | 72,0 | |
| M450 | 450/45000 |
200-800 |
55,0 | 42,0 | 120,0 | 82,0 | |
| M630 | 630/63000 |
250-1000 |
65,0 | 50,0 | 140,0 | 103,0 | |
| M900 |
900/90000 |
315-1000 |
76,0 | 60,0 | 170,0 | 123,0 | |
