Цепи по стандарту предприятия с полым валиком

Скрыть фильтры

Тяговые пластинчатые цепи по стандарту предприятия обычно используются для перемещения материалов. Другими словами их применяют для изготовления различных конвейеров. Часто возникает необходимость организовать широкий транспортер. Для этого объединяют две или несколько параллельных тяговых пластинчатых цепей, соединяя их спецэлементами, которые становятся исполнительными органами.

Удобным способом организации таких конструкций является использование тяговых пластинчатых цепей с полыми валиками. Каждый или с некоторым чередованием валики имеют сквозные отверстия. Это и есть полый валик. В полые валики тяговых пластинчатых цепей могут быть вставлены рабочие элементы. Примеры конструкций и их размеры присутствуют в нашем каталоге.

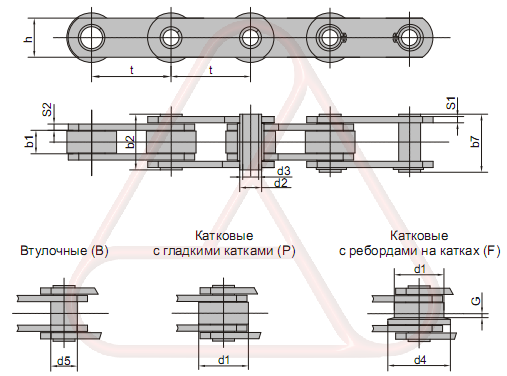

с полым валиком чертеж.png

Обозначение цепи

Шаг

Диаметр втулки

Диаметр валика

Разруш. нагрузка

Масса 1 метра

t

d5

d2

d3

Q min

*Q min

q

мм

мм

мм

мм

кН/кгс

кН/кгс

кг

НС21-38,1

38,1

11,0

9,0

6,5

21,0/2100

-

3,30

НС21-50,8

50,8

11,0

9,0

6,5

21,0/2100

-

2,86

НС21-63,5

63,5

11,0

9,0

6,5

21,0/2100

-

2,55

НС21-76,2

76,2

11,0

9,0

6,5

21,0/2100

-

2,30

НС40-50,8

50,8

17,0

14,0

10,2

40,0/4000

50,0/5000

9,82

НС40-63,6

63,5

17,0

14,0

10,2

40,0/4000

50,0/5000

9,11

НС40-76,2

76,2

17,0

14,0

10,2

40,0/4000

50,0/5000

8,30

НС40-88,9

88,9

17,0

14,0

10,2

40,0/4000

50,0/5000

7,87

НС40-101,6

101,6

17,0

14,0

10,2

40,0/4000

50,0/5000

7,12

НС40-127,0

127,0

17,0

14,0

10,2

40,0/4000

50,0/5000

6,13

НС40-152,4

152,4

17,0

14,0

10,2

40,0/4000

50,0/5000

5,32

НС60-76,2

76,2

23,0

19,0

13,2

60,0/6000

90,0/9000

8,35

НС60-88,9

88,9

23,0

19,0

13,2

60,0/6000

90,0/9000

7,72

НС60-101,6

101,6

23,0

19,0

13,2

60,0/6000

90,0/9000

7,15

НС60-127,0

127,0

23,0

19,0

13,2

60,0/6000

90,0/9000

6,12

НС60-152,4

152,4

23,0

19,0

13,2

60,0/6000

90,0/9000

5,30

НС60-177,8

177,8

23,0

19,0

13,2

60,0/6000

90,0/9000

5,12

НС60-203,2

203,2

23,0

19,0

13,2

60,0/6000

90,0/9000

4,70

НС150-101,6

101,6

33,0

26,9

20,2

150,0/15000

190,0/19000

4,23

НС150-127,0

127,0

33,0

26,9

20,2

150,0/15000

190,0/19000

20,12

НС150-152,4

152,4

33,0

26,9

20,2

150,0/15000

190,0/19000

24,20

НС150-177,8

177,8

33,0

26,9

20,2

150,0/15000

190,0/19000

38,74

НС150-203,2

203,2

33,0

26,9

20,2

150,0/15000

190,0/19000

35,42

НС150-228,6

228,6

33,0

26,9

20,2

150,0/15000

190,0/19000

20,12

НС150-254,6

254,6

33,0

26,9

20,2

150,0/15000

190,0/19000

24,20

НС300-152,4

152,4

38,0

32,0

22,5

300,0/30000

380,0/38000

38,74

НС300-177,8

177,8

38,0

32,0

22,5

300,0/30000

380,0/38000

35,42

НС300-203,2

203,2

38,0

32,0

22,5

300,0/30000

380,0/38000

32,51

НС300-254,0

254,0

38,0

32,0

22,5

300,0/30000

380,0/38000

28,12

НС300-304,8

304,8

38,0

32,0

22,5

300,0/30000

380,0/38000

25,54


*Q - Повышенная разрушающая нагрузка с жесткими пластинами
