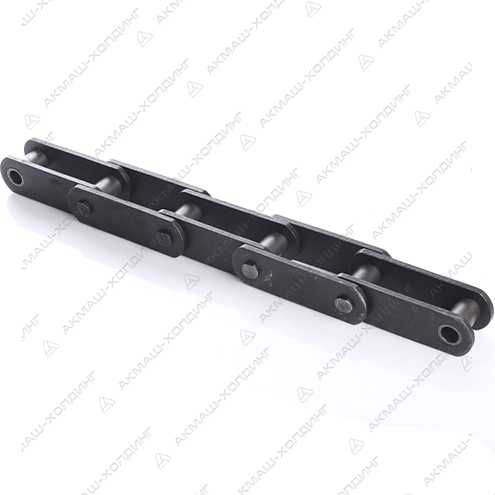

Цепи типа FV по DIN 8165

Скрыть фильтры
Типы тяговых пластинчатых цепей по DIN 8165:

  • Тип A - без роликов (втулочные);
  • Тип B - с малыми роликами;
  • Тип C - с большими роликами (катковые);
  • Тип D - с фланцевыми роликами (катки с ребордой).

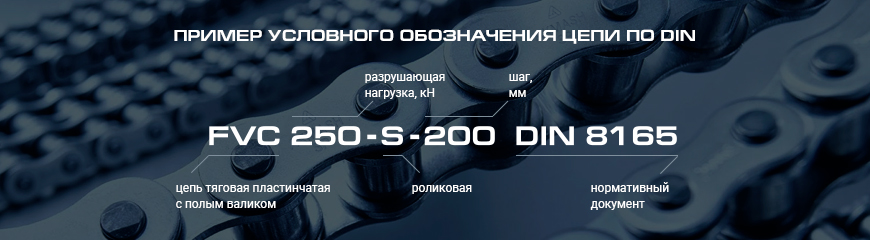

fvc din.jpg

Конвейерные цепи, изготовленные по европейскому стандарту DIN производятся двух категорий качества:
  • Special Product (SP) - усиленные тяговые цепи в производстве которых применяются технологические разработки, сопоставимые с разработками европейских компаний;
  • High Safety (HS) - тяговые пластинчатые цепи, обладающие высоким ресурсом и непревзойденной надежностью; срок службы цепей сопоставим со сроком службы ведущих европейских производителей.


Обозначение цепи
DIN 8165
Разрушающая
нагрузка
Шаг * Диаметр
втулки
Диаметр
ролика
Диаметр
катка
Ширина
пластин
Q min t d2 d3 d4  h max
SP HS  кН/кгс мм мм  мм мм мм
FV40 SP

40/4000
40-100
15 20 32 26
FV63 SP
  63/6300
63-160
18 26 40 30
FV90 SP FV90 HS 90/9000
63-250
20 30 48 35
FV112 SP
FV112 HS 112/11200
100-250
22 32 55 40
FV140 SP
FV140 HS 140/14000
100-315
26 36 60 45
FV180 SP
FV180 HS
180/18000
125-400
30 42 70 50
FV250 SP
FV250 HS 250/25000
125-400
36 50 80 60
FV315 SP
FV315 HS 315/31500
160-400
42 60 90 70
FV400 SP
FV400 HS 400/40000
160-400
44 60 100 70
FV500 SP
FV500 HS 500/50000
160-400
50 70 110 80
FV600 SP
FV600 HS 600/60000
200-500
60 80    120 100
FVC63 SP
FVC63 HS
63/6300
63-160
18 26 40 30
FVC90 SP
FVC90 HS 90/9000
63-250
20 30 48 35
FVC112 SP
FVC112 HS 112/11200
100-250
22 32 55 40
FVC140 SP
FVC140 HS 140/14000
100-250
26 36 60 45
FVC180 SP
FVC180 HS 180/18000
125-315
30 42 70 50
FVC250 SP
FVC250 HS 250/25000
160-400
36 50 80 60
FVC315 SP
FVC315 HS  315/31500
160-400
42 60 90 70

* Шаг цепи выбирается из ряда: 40, 63, 100, 125, 160, 200, 250, 315, 400, 500 мм.
