Тяговые вильчатые цепи Р3 серий WR, XR, XMS, XM

Нажмите, чтобы увеличить

Товар под заказ

Связаться с менеджером

Тяговые вильчатые цепи Р3
Название	Шаг t	Диаметр Валика d	Толщина хвостовика звена S	Толщина вилки звена L	Толщина перемычки S1	Высота B
Р3-100-11	100	16	11	27	8	38
Р3-101,6-8	101,6	14	8	24	6	36
Р3-101,6-13	101,6	14	13	30	8	36
Р3-125-15	125	20	15	35	10	42
Р3-142-19	142	25	19	42	11	50
Р3-142-28	142	25	28	62	15	50
Р3-142-28,8	142	25	28,8	62	16	49
Р3-160-20	160	25	20	43	12	50
Р3-200-30	200	30	30	66	20	60
Р3-200-23 (3ГУ)	200	32	23	53	15	64
Р3-260-31	260	32	30	70	20	75
Р3-260-35	260	32	35	78	20	75

Теоретическая разрушающая нагрузка тяговых вильчатых цепей Р3, КН.
Название	WR	XR	XMS	XM
Р3-100-11	150	170	230	230
Р3-101,6-8	110	150	210	210
Р3-101,6-13	155	180	250	250
Р3-125-15	160	210	290	290
Р3-142-19	290	370	500	500
Р3-142-28	400	500	600	600
Р3-142-28,8	405	510	615	615
Р3-160-20	320	420	560	560
Р3-200-30	500	660	900	900
Р3-200-23 (3ГУ)	380	500	670	670
Р3-260-31	650	750	1000	1000
Р3-260-35	750	930	1130	1130

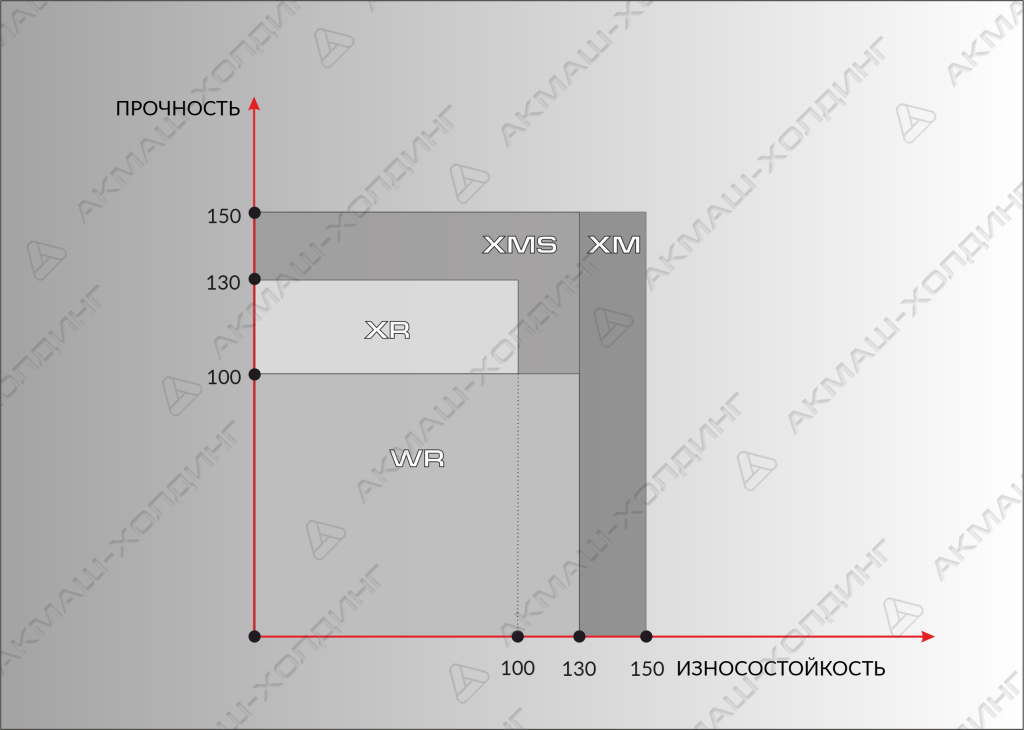

виды продукции.png
