Конвейерные цепи типа 81X

Скрыть фильтры


Конвейерные цепи типа 81X используются для сортировки пиломатериалов и для других операций на деревообрабатывающих предприятиях. 81XH - это усиленный вариант с увеличенной толщиной пластин для тяжелых условий эксплуатации.

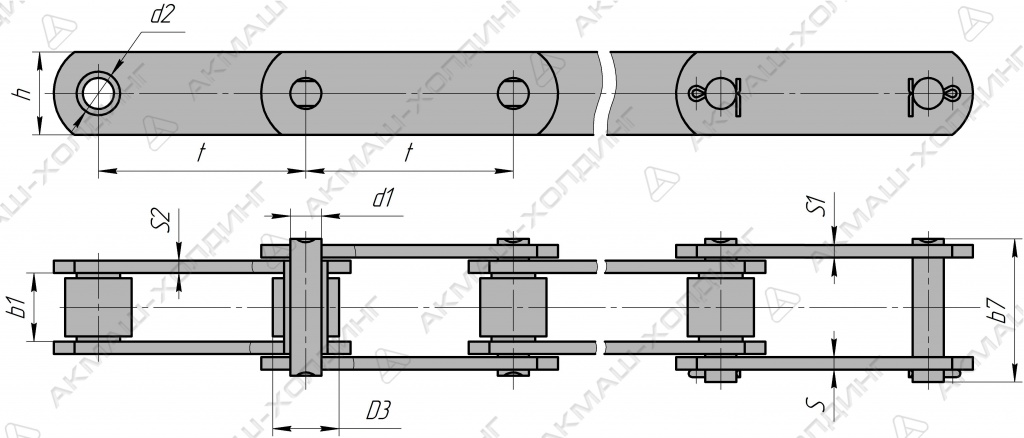

 Обозначение  Шаг,
t, мм
Диаметр ролика,
d1 max, мм
Расстояние между
 внутренними пластинами,
b3 min, мм
Высота внутренней
пластины,
h2 max, мм
Толщина внутренней пластины,
S1 max, мм

Толщина внешней пластины,
S2 max, мм

Масса
на 1 метр, кг

Разрушающая нагрузка, кН

 81X  66,27 23         27      28,5 4

4

3,78  106,7
 81XH  66,27 23         27,78      31,35 8 6 5,88  151,9
 81XHH  66,27
23         27.78      31,35 8

8

6.7  191,1
