Круглозвенные цепи по точности исполнения звеньев делят на два вида: цепи круглозвенные калиброванные и цепи круглозвенные некалиброванные.

Калиброванные круглозвенные цепи характеризуются тем, что их звенья изготавливаваются с высокой точностью размеров. Это необходимо для того, что бы круглозвенную цепь можно было использовать в качестве приводной цепи. Т.е. Цепи круглозвенные калиброванные можно использовать для работы на звездочках. Точность шага звеньев Цепей круглозвенных калиброванных позволяет обеспечивать правильное и надежное зацепление с зубьями звездочек.

Круглозвенные калиброванные цепи применяются в качестве тяговых органов различных конвейеров, в лебедках, талях.

Существует 10 классов прочности калиброванных круглозвенных цепей. Класс прочности определяется свойствами материала, из которого изготовлена цепь.

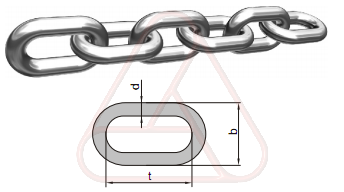

ТУ 3148-00198474340-2007 Калибр цепи   Шаг цепи   Нагрузка   Масса 1 м
Пробная Минимальная
разрушающая
d t Qп q
мм мм кН кН кг
Цепь Б1-3,5-4х16 4 16 6,5 9,2 0,31
Цепь Б1-2,5-5х18,5 5 18,5 5,5 11 0,50
Цепь Б1-3,5-5х18,5 5 18,5 10,2 14,4 0,50
Цепь Б1-2,5-5х20 5 20 5,5 11 0,48
Цепь А1-2,5-6х18,5 6 18,5 7,7 15,4 0,78
Цепь А1-3,5-6х18,5 6 18,5 14,7 20,7 0,78
Цепь А1-2,5-6х19 6 19 7,7 15,4 0,78
Цепь Б1-2,5-6х22 6 22 7,7 15,4 0,72
Цепь А1-2,5-7х22 7 22 9,9 19,8 1,05
Цепь А1-3,5-7х22 7 22 20 28,1 1,05
Цепь А1-2,5-8х23 8 23 14,3 28,6 1,41
Цепь А1-2,5-8х24 8 24 14,3 28,6 1,41
Цепь А1-3,5-8х24 8 24 26,1 36,7 1,41
Цепь Б1-2,5-8х28 8 28 14,3 28,6 1,31
Цепь А1-2,5-9х27 9 27 17,6 35,4 1,81
Цепь А1-3,5-9х27 9 27 33 47 1,81
Цепь А1-5-9х27 9 27 40 60 1,81
Цепь А1-2,5-9,5х27 9,5 27 18,7 37,4 2,00
Цепь А1-2,5-10х28 10 28 22 44 2,27
Цепь А1-3,5-10х28 10 28 41 58 2,27
Цепь Б1-2-10х35 10 35 18,9 37,8 2,06
Цепь Б1-2,5-10х35 10 35 22 44 2,06
Цепь Б1-3,5-10х35 10 35 41 58 2,06
Цепь Б1-2-10х50 10 50 18,9 37,8 1,97
Цепь Б1-3,5-10х50 10 50 41 58 1,97
Цепь А1-2,5-11х31 11 31 25,3 50,6 2,70
Цепь А1-3,5-11х31 11 31 50 70 2,70
Цепь А1-2,5-13х36 13 36 36,3 72,6 3,82
Цепь А1-3,5-13х36 13 36 69 97 3,82
Цепь А1-2,5-13х45 13 45 36,3 72,6 3,50
Цепь Б1-2-13х45 13 45 32 64 3,83
Цепь Б1-3,5-13х45 13 45 69 97 3,83
Цепь Б1-2-13х65 13 65 32 64 3,33
Цепь Б1-3,5-13х65 13 65 69 97 3,33
Цепь А1-3,5-14х41 14 41 80 113 4,50
Цепь Б1-5-14х80 14 80 95 196 3,42
Цепь А1-2,5-16х44 16 44 56,1 112,2 5,81
Цепь А1-2,5-16х45 16 45 56,1 112,2 5,79
Цепь А1-3,5-16х45 16 45 105 147 5,95
Цепь Б1-2-16х56 16 56 50 100 5,27
Цепь Б1-2,5-16х56 16 56 56,1 112,2 5,27
Цепь Б1-3,5-16х56 16 56 105 147 5,27
Цепь Б1-2-16х80 16 80 50 100 4,72
Цепь Б1-3,5-16х80 16 80 105 147 4,72
Цепь Б1-5-16х80 16 80 125 200 4,72
Цепь А1-2,5-18х50 18 50 69,3 138,6 7,34
Цепь А1-3,5-18х50 18 50 133 186 7,57
Цепь Б1-2-18х63 18 63 61 122 6,65
Цепь Б1-2,5-18х63 18 63 69,3 138,6 6,65
Цепь Б1-3,5-18х63 18 63 133 186 6,65
Цепь Б1-2-18х90 18 90 61 122 6,39
Цепь Б1-3,5-18х90 18 90 133 186 6,39
Цепь Б1-5-19х102 19 102 175 280 5,42
Цепь Б1-5-19х116 19 116 175 280 5,35
Цепь А1-3,5-20х56 20 56 164 230 9,29
Цепь Б1-2-20х70 20 70 75 150 9,01
