Цепи приводные специальные сцепления

Товар под заказ

Связаться с менеджером

Цепи сцепления предназначены для предохранения машин и механизмов от перегрузок (входят в состав предохранительных муфт механических передач).

Цепи приводные специальные однорядные:

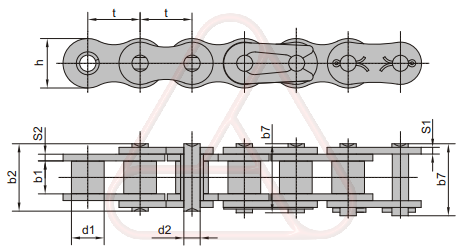

ANSI	Шаг	Диаметр ролика	Диаметр валика	Длина валика		Разруш. нагрузка	Вес 1 метра
	t	d1	d2	b2 max	b7 max	Q	q
	мм	мм	мм	мм	мм	кН/кгс	кг/м
5010	15,875	10,16	5,08	27,6	29,1	22,20/2220	1,35
6010	19,050	11,91	5,94	32,6	34,4	31,80/3180	1,90
6012	19,050	11,91	5,94	31,9	33,5	31,80/3180	1,87
6014	19,050	11,91	5,94	31,9	33,5	31,80/3180	1,94
8010	25,400	15,88	7,92	42,4	43,9	56,70/5670	3,26

Цепи приводные специальные двухрядные:

ANSI	Шаг	Диаметр ролика	Диаметр валика	Длина валика		Толщина пластины	Разруш. нагрузка	Вес 1 отрезка
	t	d1	d2	b2 max	b7 max	S	Q	q
	мм	мм	мм	мм	мм	мм	кН/кгс	кг/м
4012	12,700	7,95	3,96	31,0	32,2	1,50	28,2/2820	0,16
4014	12,700	7,95	3,96	31,0	32,2	1,50	28,2/2820	0,19
4016	12,700	7,95	3,96	31,0	32,2	1,50	28,2/2820	0,21
5014	15,875	10,16	5,08	38,9	40,4	2,03	44,4/4440	0,49
5016	15,875	10,16	5,08	38,9	40,4	2,03	44,4/4440	0,56
5018	15,875	10,16	5,08	38,9	40,4	2,03	44,4/4440	0,63
6018	19,050	11,91	5,94	48,8	50,5	2,42	63,6/6360	1,00
6020	19,050	11,91	5,94	48,8	50,5	2,42	63,6/6360	1,11
6022	19,050	11,91	5,94	48,8	50,5	2,42	63,6/6360	1,22
8018	25,400	15,88	7,92	62,7	64,3	3,25	113,4/11340	2,35
8020	25,400	15,88	7,92	62,7	64,3	3,25	113,4/11340	2,62
8022	25,400	15,88	7,92	62,7	64,3	3,25	113,4/11340	2,88
10022	31,750	19,05	9,53	76,4	80,5	4,00	177,0/17700	4,95
12018	38,100	22,23	11,1	95,8	99,7	4,80	254,0/25400	8,14
