Цепи роликово-катковые специальные

Нажмите, чтобы увеличить

Товар под заказ

Связаться с менеджером

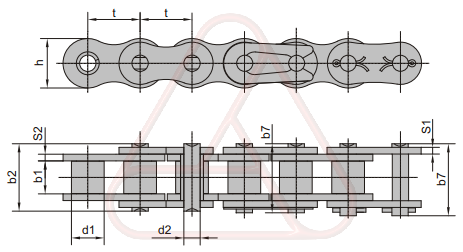

Обозначение цепи	Шаг	Диаметр валика	Длина валика		Ширина внутренней пластины	Разруш. нагрузка	Вес 1 метра
	t	d2	b2 max	b7 max	h max	Q	q
	мм	мм	мм	мм	мм	кН/кгс	кг/м
*03С	4,76	1,62	6,10	6,90	4,30	1,80/180	0,08
04В	6,00	1,85	6,80	7,80	5,00	3,00/300	0,11
04ВН	6,00	1,85	8,40	9,40	5,00	5,00/500	0,14
415	12,70	3,60	11,00	12,40	9,70	6,86/686	0,32
415Н	12,70	3,96	13,10	14,50	12,00	14,40/1440	0,55
415V1	12,70	4,09	12,90	14,40	10,30	12,00/1200	0,45
415V2	12,70	4,09	11,50	13,00	10,30	9,00/900	0,38
415V3	12,70	4,09	11,60	13,65	10,30	9,80/980	0,43
415V4	12,70	4,09	14,40	16,00	9,90	16,00/1600	0,46
415V5	12,70	3,58	13,75	15,00	10,30	6,00/600	0,40
08BV1	12,70	4,45	15,60	17,10	12,40	19,60/1960	0,71
415V6	12,70	4,00	11,60	13,65	10,46	9,80/980	0,39
415V7	12,70	3,96	14,80	16,40	11,50	17,15/1715	0,62
08BV2	12,70	4,45	14,60	16,10	11,80	17,80/1780	0,66
12BV1	19,05	6,10	24,50	26,50	16,00	36,00/3600	1,43
12ВН	19,05	5,94	25,20	26,80	16,00	40,00/4000	1,45
12BV2	19,05	6,10	25,00	27,20	16,50	44,00/4400	1,46
12BV3	19,05	5,72	42,00	43,60	16,00	29,00/2900	2,13
16BV1	25,40	8,28	31,40	32,70	21,00	60,00/6000	2,51
16BV2	25,40	8,28	38,60	39,80	21,00	60,00/6000	3,08
16BV3	25,40	8,28	30,80	32,10	20,00	50,00/5000	2,37
16BV4	25,40	8,90	35,70	38,90	24,10	80,00/8000	3,11
16BV5	25,40	9,53	42,00	-	26,60	122,50/12250	4,85
24ВН	38,10	14,63	58,60	63,40	36,20	225,00/22500	9,00
32AV1	50,80	17,00	64,80	69,60	48,00	200,00/20000	11,61
32V2	50,80	14,27	36,20	40,80	47,80	111,20/11120	5,21
