Цепи по стандарту предприятия с высокими пластинами

Так как тяговые пластинчатые цепи чаще всего выполняют функцию перемещения полезной нагрузки (сыпучие материалы, упакованная или неупакованная продукция, другое), пластины самой цепи могут служить исполнительным органом. Например, в линиях упаковки досок упакованные и еще неупакованные доски перемещаются тяговыми пластинчатыми цепями. При этом пачки досок лежат непосредственно на цепях. Для того, что бы располагающаяся таким образом полезная нагрузка не мешала зацеплению звездочек или не затирала катки, тяговые пластинчатые цепи изготавливают с высокими пластинами. Это означает, что верхняя часть пластин цепей имеет избыточную высоту.


Примеры таких цепей можно видеть среди выпускаемой нами продукции, параметры указаны в каталоге.

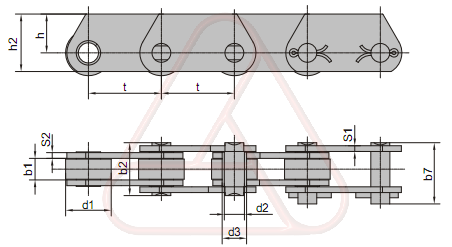

Обозначение цепи


Шаг

Диаметр катка  Диаметр валика Диаметр втулки Ширина между внутренними пластинами Длина валика
Ширина пластины Толщина пластины Разрушающая нагрузка Масса 1 метра цепи
t d1 d2 d3  b1 b2 b7 h2 h S2/S1 Q *Q m
мм мм мм мм мм мм мм  мм мм мм мм мм мм
HT40-50,8 50,8
31,8 14,0 17,0 15,0 37,0 40,5 40,0 27,0 4,0 40,0/4000 60,0/6000 6,20
HT40-63,5
 63,5
 31,8 14,0 17,0 15,0 37,0 40,5 40,0 27,0 4,0 40,0/4000 60,0/6000 5,90
HT40-76,2
 76,2 31,8 14,0 17,0 15,0 37,0 40,5 40,0 27,0 4,0
40,0/4000 60,0/6000 5,40
HT40-88,9 88,9 31,8 14,0 17,0 15,0 37,0 40,5 40,0 27,0 4,0 40,0/4000 60,0/6000 5,15
HT40-101,6
 101,6 31,8 14,0 17,0 15,0 37,0 40,5 40,0 27,0 4,0 40,0/4000 60,0/6000 4,90
HT40-127,0
 127,0 31,8 14,0 17,0 15,0 37,0 40,5 40,0 27,0 4,0 40,0/4000 60,0/6000 4,42
HT40-152,4
 152,4 31,8 14,0 17,0 15,0 37,0 40,5 40,0 27,0 4,0 40,0/4000 60,0/6000 4,10
HT100-76,2 76,2
47,5 19,0 23,0 19,0 45,0 50,5 50,0 30,0 5,0/4,0 100,0/10000 160,0/16000 11,80
HT100-88,9
88,9 47,5 19,0 23,0 19,0 45,0 50,5
 50,0 30,0 5,0/4,0 100,0/10000 160,0/16000 10,90
HT100-101,6
101,6 47,5 19,0 23,0 19,0 45,0 50,5 50,0 30,0 5,0/4,0 100,0/10000
 160,0/16000 10,60
HT100-127,0
 127,0 47,5 19,0 23,0 19,0 45,0 50,5 50,0 30,0 5,0/4,0 100,0/10000 160,0/16000 9,40
HT100-152,4
 152,4 47,5 19,0 23,0 19,0 45,0 50,5 50,0 30,0 5,0/4,0 100,0/10000 160,0/16000 8,70
HT100-177,8  177,8 47,5 19,0 23,0 19,0 45,0 50,5 50,0 30,0 5,0/4,0 100,0/10000 160,0/16000 8,40
HT100-203,2
 203,2
 47,5 19,0 23,0 19,0 45,0 50,5 50,0 30,0 5,0/4,0 100,0/10000 160,0/16000 7,90
HT160-101,6
 101,6 66,7 26,9 33,0 26,0 58,0 63,5 70,0 45,0 7,0/5,0 160,0/16000
 200,0/20000 21,52
HT160-127,0
 127,0
 66,7
 26,9 33,0 26,0 58,0 63,5 70,0 45,0 7,0/5,0
 160,0/16000 200,0/20000 19,85
HT160-152,4
 152,4 66,7 26,9 33,0 26,0 58,0 63,5 70,0 45,0 7,0/5,0
 160,0/16000 200,0/20000 18,10
HT160-177,8 177,8 66,7 26,9 33,0
 26,0 58,0 63,5 70,0 45,0 7,0/5,0  160,0/16000
 200,0/20000
 16,85
HT160-203,2 203,2 66,7
 26,9  33,0  26,0  58,0
 63,5 70,0 45,0 7,0/5,0
 160,0/16000
 200,0/20000
 16,40
HT160-228,6 228,6
 66,7 26,9  33,0 26,0
 58,0
 63,5
 70,0 45,0
 7,0/5,0
 160,0/16000
 200,0/20000
 15,60
HT160-254,0 254,0
 66,7  26,9
 33,0
 26,0
 58,0
 63,5
 70,0
 45,0
 7,0/5,0
 160,0/16000
 200,0/20000
 15,0
HT300-152,4  152,4
 88,9 32,0 38,0 38,0
 84,0 94,0 90,0
 60,0
 10,0/8,0
 300,0/30000 380,0/38000
 27,20
HT300-177,8
 177,8 88,9
 32,0
 38,0  38,0
 84,0
 94,0
 90,0
 60,0
 10,0/8,0
 300,0/30000
 380,0/38000
 26,80
HT300-203,2
 203,2 88,9
 32,0
 38,0
 38,0
 84,0
 94,0
 90,0
 60,0
 10,0/8,0
 300,0/30000
 380,0/38000
 24,80
HT300- 254,0 254,0
 88,9
 32,0
 38,0
 38,0
 84,0
 94,0
 90,0
 60,0
 10,0/8,0
 300,0/30000
 380,0/38000
 22,50
HT300-304,8 304,8
 88,9
 32,0
 38,0
 38,0
 84,0
 94,0
 90,0
 60,0
 10,0/8,0
 300,0/30000
 380,0/38000
 18,80

*Q — повышенная разрушающая нагрузка с жесткими пластинами.
